Специфікація
Основні особливості:
Прийняття PLC управління, вся система є повністю автоматичною, параметри цифрового
дисплей, легка робота
Ця машина може створювати пластикові лотки з аркушами відповідно до дати нижче x
Можливість використовувати різні види пластмасових аркушів
4-сіллярна гідравлічна структура, більш стійка, низький шум
Імпортований нагрівальний керамічний нагрівач, точний контроль температури, тривалий термін експлуатації
Ми надаємо для вас індивідуальний сервіс, машина може бути розроблена та
виготовляється як ваші потреби.
Вдосконалена система транспортування листів сервомоторного двигуна, довжина розтягування
Технічні параметри:
| HYX-7185-4 | Hyx-520 | ||
| 1 | Відповідний матеріал | PP, PS, PET, PVC, PLA тощо. | |
| 2 | Матеріальна ширина | 450-740мм | |
| 3 | Товщина матеріалу | 0,15-2 мм | |
| 4 | Макс. Площа формування | 710 × 850 мм | 710 × 520 мм |
| 5 | Хв. Площа формування | 420 × 300 мм | |
| 6 | Макс. Обрізка | 690 × 830 мм | 690 × 500 мм |
| 7 | Формування та різання станції станції | 0-160 мм | 0-130 мм |
| 8 | Позитивна глибина формування | 120 мм | |
| 9 | Негативна глибина формування | 110 мм | |
| 10 | Механізм укладання | ≤500 мм | |
| 11 | Максимальна сила лиття Станція | 80t (для використання з системою опалення штампу)
| 60T (для використання з системою опалення штампу) |
| 12 | Примусити максимум різання пресу | 38 тонн | 35 тонн |
| 13 | Оцінка потужності нагрівальної печі | Верхня піч 65 кВт, нижня духовка 65 кВт | Верхня піч 45 кВт, нижня духовка 45 кВт |
| 14 | Метод нагріву | Верхній і нижній, 3 секції нагрівання | |
| 15 | Фактичне споживання енергії | Близько 40 ~ 60 кВт/год близько 30 ~ 50 кВт/год | |
| 16 | Живлення | AC 380V/50 Гц (3 N PE) | |
| 17 | Макс. Швидкість виробництва | 20-30 циклів/хвилину | |
| 18 | Макс. Діаметр кочення/вага | Φ800 мм/500 кг | Φ700 мм/300 кг |
| 19 | Машинна вага | 12 000 кг | 9000 кг |
| 20 | Розмір (L*W*H) | 11 м × 2,3 м × 2,5 м | 9м × 2,3 м × 2,5 м |
| Метод охолодження | Форма охолоджується циркулюючою водою | ||
| Повітряний запит | Постачання повітря ≥3,5 м3/хв, тиск повітря 0,6 ~ 0,8 мПа. | ||
| Основний список конфігурацій | |||
| Ні | Основний електронний компонент | Бренди | |
| 1 | Система управління | Тайваньська дельта | |
| 2 | Модуль PLC | Тайваньська дельта | |
| 3 | Сенсорний екран | Delta 12 -дюймовий HD -сенсорний екран | Delta 10 -дюймовий HD сенсорний екран |
| 4 | Система контролю температури | Дельта (інтелектуальний контроль температури) | |
| 5 | Проміжне реле | Шнайдер | |
| 6 | Контактор змінного струму | Шнайдер | |
| 7 | Повітряний перемикач | Деліксі | |
| 8 | Сервомотор формування станції | Дельта (верхня: 5,5 кВт, нижня: 5,5 кВт) | Дельта (верхня: 3 кВт, нижня: 3 кВт) |
| 9 | Сервомотор різання станції | Дельта (верхня: 7,5 кВт, нижня: 5,5 кВт) | Дельта (верхня: 4,5 кВт, нижня: 3 кВт) |
| 10 | Сервомотор штампування | Дельта (верхня: 7,5 кВт, нижня: 7,5 кВт) | Дельта (верхня: 4,5 кВт, нижня: 4,5 кВт) |
| 11 | Аркуш, що доставляє сервомотор | Дельта 5,5 кВт | Дельта 3 кВт |
| 12 | Сервомотор укладання | Дельта 2 кВт з гальмом | |
| 13 | Кабінет управління | Shanghai Tong Ke | |
| 14 | Фотоелектричний перемикач | Корея Фотек | |
| 15 | Світлова завіса | Shanghai Pu Bang | |
| 16 | Перемикання живлення | Тайваньська дельта | |
| 17 | Опалюючий бікер | Спільне підприємство імпортований нагрівальний дріт, з теплоізоляцією бавовни всередині, 600 Вт далеко інфрачервоного керамічного радіатора | |
| 18 | Вакуумний насос | Elmo Rietschle V-VC100 | |
| 19 | Позитивний клапан | Японія SMC Ultra-High-швидкість реакції великого потоку клапана, діаметром 1,5 дюйма. | |
| 20 | Система охолодження | Японія Дайкін компресор 6p | |
| 21 | Підшипник | Японія НСК | |
| 22 | Лінійні путівники | Тайвань Хвін | |
| 23 | Гідравлічний підсилюючий клапан | Японія ККД | |
| 24 | Повітряний балон | Тайваньський авіаром | |
| 25 | Електромагнітний клапан | Японія CKD/SMC Тайвань Міндман/Шако | |
| 26 | Вакуумна вартість | Тайвань Міндман | |
| 27 | Ланцюгова доріжка | Алюмінієвий сплав авіаційного класу | |
| 28 | F.R.L | Японія CKD або SMC | |
| 29 | Система годування | Автоматичний механічний механічний пристрій для годування для подвійного бару для зниження інтенсивності праці працівників, 500 кг. | |
| 30 | Листовий метал | Лікування фарбами | |
| 31 | Ланцюг подвійного ряду | Taiwan KMC (Фабрична обробка обробки зменшує виникнення пластикового порошку.) | |
Ii. Технічний опис пристрою
A. Формувальне обладнання складається з основної структури рамки, системи позитивного та негативного тиску, системи управління температурою, вакуумної системи,
Система опалення, система управління повітрям, система управління електричним та ПЛК, система пробивання, укладання розкладання продукту та автоматична система переробки та
Інші структурні компоненти.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Технічне обслуговування та інша технологічна основа, щоб забезпечити, щоб рухомий пристрій передавав та трансформує рух та силу, має достатню міцність та жорсткість. Всі металеві поверхні обробляються анти-річною обробкою, а нижній шар розпорошується анти-річною фарбою; Загальні та стандартні деталі використовуються в структурі для полегшення подальшого обслуговування та заміни всіх деталей.
Ⅲ. Електричні та PLC -системи/засоби безпеки

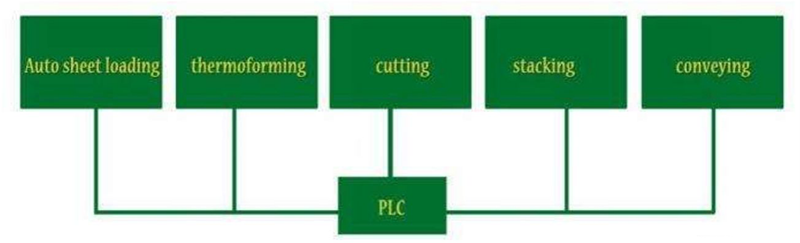

Система електричного управління керується модулем, інтегрованим PLC. Промисловий сенсорний дисплей використовується як HMI (інтерфейс людини людини) та
Використовується китайський інтерфейс. У машині є кнопки для роботи та налаштування та модифікацію всіх параметрів процесу, що робить обладнання легким для роботи та обслуговування.
Метод роботи всієї машини поділяється на ручну/автоматичну, всі функції налаштування працюють на сенсорному дисплеї; Після того, як оператор розмістив матеріали, натисніть на автоматичне запуск обладнання, щоб завершити весь процес ліплення, поки не буде завершено обробку та виробництво матеріалів у силосі; Посібник в основному використовується для зміни цвілі або контролю зразків.
Система оснащена декількома заходами захисту, і кожна дія, яка може зіткнутися між собою, забезпечується із захистом від замикання та закритої петлі.
Захисна конструкція ущільнювачів безпеки, використовуючи ручне відкриття пряжки, ручне замикання, безпека, встановлена у дверях захисту для покращення коефіцієнта безпеки обладнання та забезпечення безпеки персоналу та майна.
Кабінет розподілу містить схеми захисту, включаючи перевиток, перенапруження, недостатність, коротке замикання та захист перевантаження. Нагрівальний елемент захищений запобіжником. Для проблем безпеки, які можуть завдати шкоди системі або заготовці, є попереджувальні знаки або зауваження. 10% пробіл зарезервовано у вікні управління для подальших змін. Електрична шафа оснащена фільтром і захисним вентилятором охолодження.
Усі незворотні кабелі та дроти поза коробкою живлення приховані в кабельному слоті для легкого відкриття та ремонту. Якщо це неможливо, використовуйте шланг, щоб виправити його.

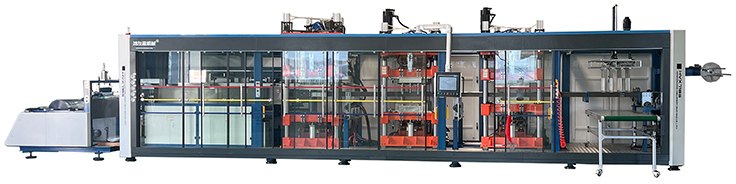

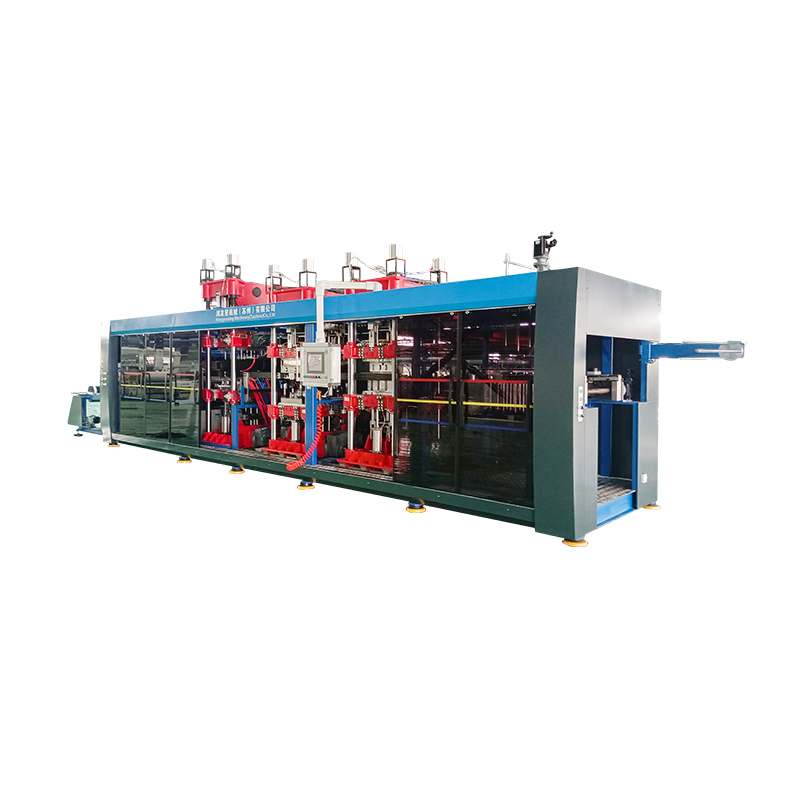

HYX-7185 Повністю автоматична та негативна машина термоформуючи - це продукт, ретельно побудований шляхом поєднання передових технологій та років досвіду виробництва. Ця машина підходить для PP, PS, PET, PVC, PLA та інших матеріалів, і може легко задовольнити потреби в формуванні різних галузей.
Основна особливість:
Широка пристосованість матеріалу: Машина може обробляти різноманітні матеріали з шириною 450-750 мм і товщиною 0,15-2,5 мм, що відповідає вимогам матеріалів у різних сценаріях виробництва.
Велика площа формування: Максимальна площа формування досягає 710
Високоточне різання: Максимальна площа різання-690 х 830 мм, а максимальна сила різання 80T (використовується з системою нагрівання цвілі) забезпечує плавні краї продукту та високу точність.
Технологія формування позитивного та негативного тиску: Машина застосовує технологію позитивного та негативного тиску, з позитивною глибиною тиску 140 мм та глибиною негативного тиску, що утворює 150 мм, що може задовольнити потреби у формі складних продуктів у формі складної форми.
Ефективний механізм укладання: інсульт механізму укладання може досягти ≤500 мм, що полегшує укладання та поводження з продуктами та підвищує ефективність виробництва.
Енергетична економія та захист навколишнього середовища: Використання верхніх та нижчих триступеневих методів опалення фактичне споживання енергії становить лише 40-60 кВт/год, що значно знижує виробничі витрати.
Високошвидкісне виробництво: Максимальна швидкість виробництва може досягати 20-30 разів/хвилини, значно підвищуючи ефективність виробництва.
Дизайн великого розміру: загальний розмір машини становить 14 м х 2,3 м х 2,5 м, а вага досягає 22T, забезпечуючи стабільність та довговічність машини.
Технічні параметри:
Оцінка потужності: вся машина - 160 кВт. Нагрівальна піч поділяється на верхню та нижню частини, кожна з 72 кВт.
Блок живлення: AC380V/50 Гц (3 N PE).
Метод охолодження: форма охолоджується циркулюючою водою, щоб забезпечити стабільність процесу формування та якості продукції.
Вимоги до тиску повітря: подача повітря ≥3,5 м³/хв, тиск повітря 0,6 ~ 0,8 мпА для забезпечення нормальної роботи машини.
Області застосування:

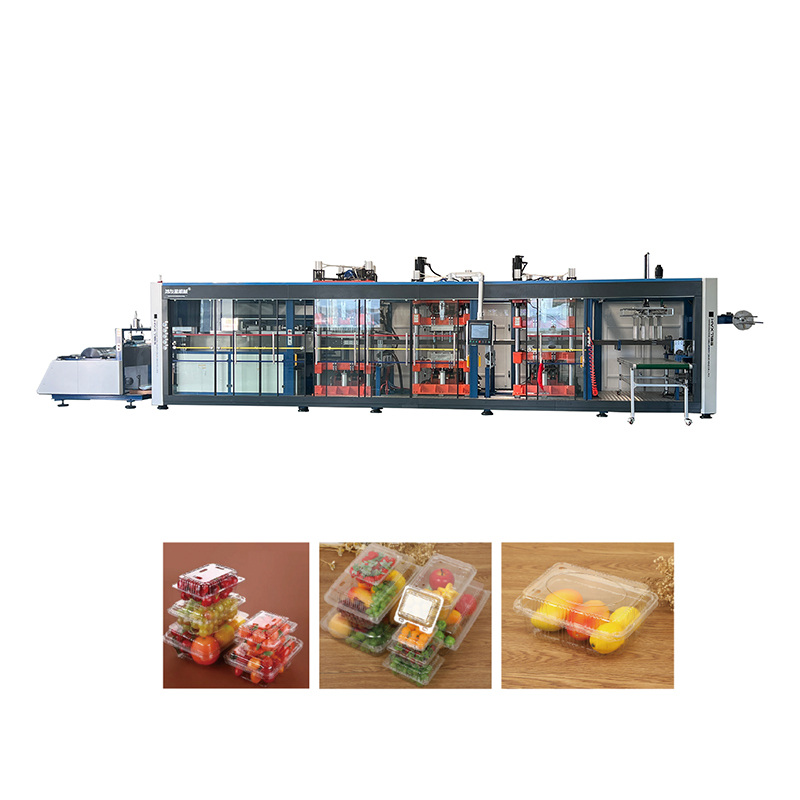

HYX-7185 Повністю автоматичний позитивний та негативний тиск чотиринаціональний термоформальний апарат широко використовується в упаковці харчових продуктів, медичному обладнанні, електронних продуктах, автозапчастинах та інших галузях. Це важливий інструмент для багатьох компаній для досягнення автоматизованого та ефективного виробництва.
